Cabling (Pengkabelan)

 Pengkabelan jaringan merupakan cara menata dan mengatur kabel yang menghubungkan komputer satu dengan yang lainnya dalam suatu gedung atau bangunan agar kabel tersebut aman dan teratur.

Atau pengertian lain mengatakan Cabling merpakan kombinasi perkabelan yang digunakan dalam infrastruktur telekomunikasi. Kabel yang biasanya digunakan dalam jaringan komputer adalah kabel LAN, dan salah satunya adalh kabel UTP.

Berikut alat penunjang pengkabelan jaringan komputer :

• Horizontal  Cabling

sumber: STAI (Sekolah Tinggi Agama Islam) Al-Musadaddiah Garut

http://hanhankurniawan3roet.blogspot.com/2012/06/laporan-penelitian-kabel-terstruktur-di.html

Horizontal Cabling adalah kabel yang memanjang keluar dari Telecommunications Closet  ke dalam work Area (LAN). Biasanya, kabel horizontal terstruktur dalam konfigurasi bintang berjalan untuk setiap Telecommunications Outlet (TCO).

• Backbone Cabling

Backbone Cabling adalah kabel yang menghubungkan Telecommunications Closet, Equipment Room, dan Building Entrance digedung yang sama dan antara gedung-gedung.

sumber :

STAI (Sekolah Tinggi Agama Islam) Al-Musadaddiah Garut

http://hanhankurniawan3roet.blogspot.com/2012/06/laporan-penelitian-kabel-terstruktur-di.html

• Wall Jack

Wall jack adalah titik hubung sejenis dengan yang sering kita dapati dalam telepon, sehingga bisa menghubungkan jaringan kabel lan UTP RJ-45.

sumber: SMKN 1 CIMAHI - Jurusan TKJ

• patch cable

Patch cable adalah segmen kabel UTP yang dipakai untuk menghubungkan kartu interface jaringan ke wall jack atau untuk menghubungkan bagian-2 lain dari instalasi kabel jaringan ini.

sumber:  www.rackmountsolutions.net

• Patch Panel

Patch panel merupakan panel penghubung yang menyediakan multi port yang menyalurkan kabel-2 ke piranti-2 atau hardware penghubung lainnya seperti switch.

sumber : www.jtlowvoltage.com

• Raceway

Raceways biasa dipasang di luar tembok. Biasanya raceway dibuat perkomponen. Dalam menggunakan raceways kita perlu memperthatikan pembelokkan agar cocok dengan media kabel yang digunakan. Dalm fiber optic belokan dapat menyebabkan retak atua cacat lainnya maka dari itu berhati - hatilah dalam menggunakan raceways.

sumber: http://www.datatechdistributor.com

• Wall Plates

Wall Plates  adalah penanaman kabel di dalam dinding agar pengkabelan menjadi lebih rapi.

http://www.sheppardsecurity.com

• Wiring Closet

Wiring Closet adalah tempat dimana jaringan dimulai . Semua kabel akan bermuara di wiring closet . Terletak disebuah tempat dimana semua kabel terkumpul .wiring closet yaitu sebuah ruangan kecil yang biasanya ditemukan pada bangunan kelembagaan seperti sekolah dan kantor, di mana sambungan listrik dilakukan.

sumber : http://www.flickriver.com

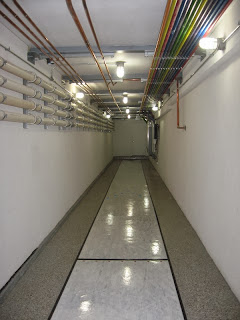

• Conduit

Conduit adalah pelindung kabel berbentuk pipa atau kotak melindungi sepanjang kabel. Dapat terbuat dari material metal ataupun plastik. Yang terbuat dari metal bersifat kaku, sedangkan yang terbuat dari plastik bersifat fleksibel / lentur. Conduit terbentang antara area kerja menuju wiring closet.

sumber:   http://www.pacificnetworks.com/cabling-services/



• J Hooks

Biasanya j hooks ini digunakan untuk menggantungkan kabel di langit-langit.

 sumber : http://www.kaboodle.com

• Cat Trax

Sama seperti jhooks tapi cat trax digantungkan lebih rapih karena memakai jaring di bawahnya

sumber: http://www.trade.indiamart.com

• Tray

Alternatif dari     conduit,     dipakai  untuk menagatur rute kabel. Biasanya seperti rak kabel yang digunakan untuk sandaran kabel, kabel hanya dibaringkan di Cable Tray agar mudah dalam    proses      troubleshot.      Standar      yang digunakan ialah ANSI/EIA/TIA 569 A

sumber :

http://www.nrc.gov/reading-rm/doc-collections/nuregs/contract/cr6931/v1/int-scale-test-it-09-10/index.html

• Rack Cabinet

Untuk menympan server agar lebih rapih dan dingin.

sumber : www.telephonesonline.com.au

• Ladder Cable

adalah perlengkapan yang digunakan untuk jalur pemasangan kabel listrik agar aman dan terlihat rapih. Cable Ladder berbentuk tangga tersedia tipe U (SLU), tipe W (SLW) dan tipe Heavy Duty (SLHD) atau order berdasarkan desain khusus.

sumber : electricalinstallationwiringpicture.blogspot.com
